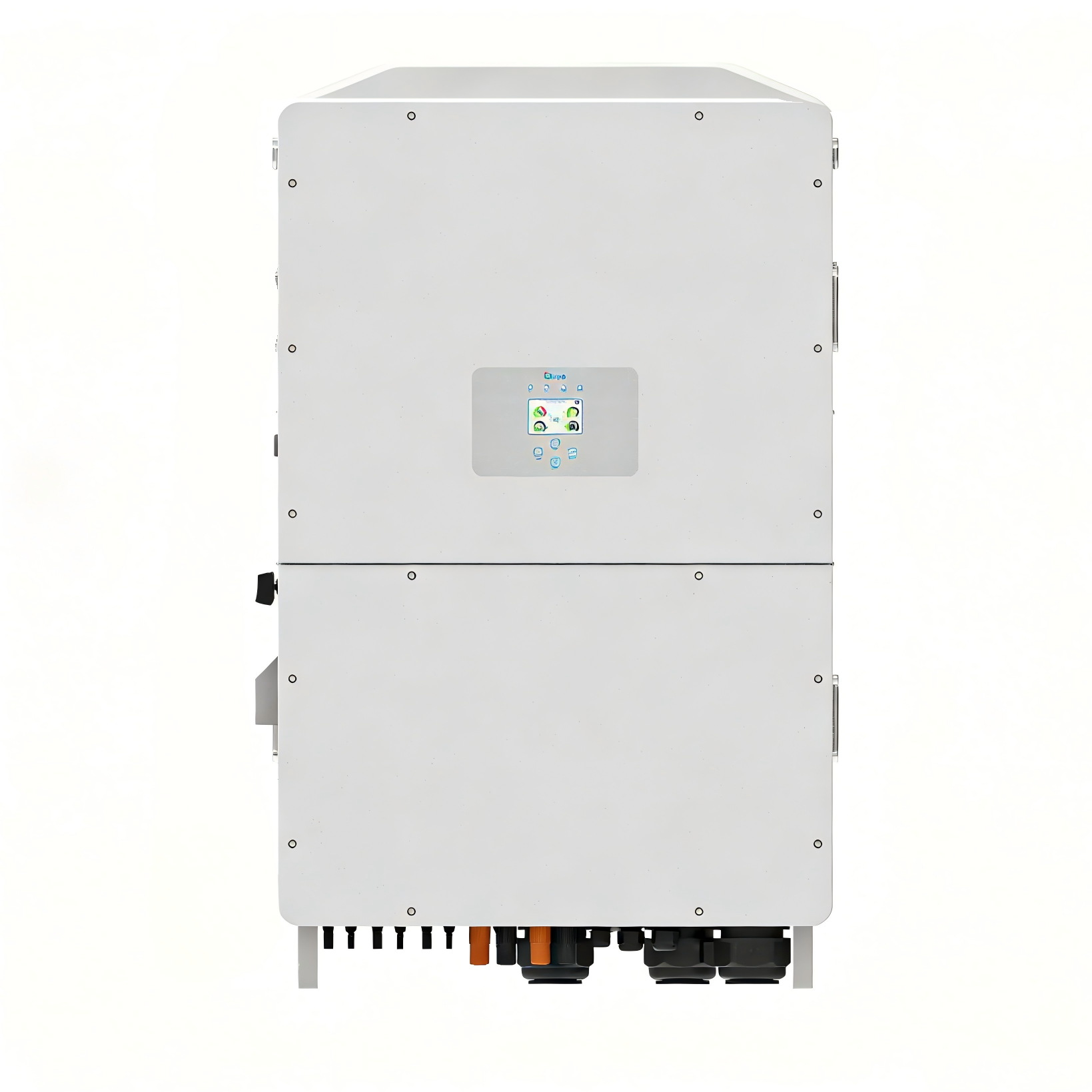

Der multifunktionale Wechselrichter SUN-100/125K-SG02HP3-EU-GM8/GM10 vereint die Funktionen von Wechselrichter, Solarladegerät und Batterieladegerät und bietet so unterbrechungsfreie Stromversorgung in kompakter Bauweise. Sein übersichtliches LCD-Display ermöglicht eine benutzerfreundliche Bedienung per Knopfdruck, z. B. für Batterieladung, Netz-/Solarladung und die Auswahl der passenden Eingangsspannung für verschiedene Anwendungen. Geeignet für industrielle und gewerbliche Energiespeichersysteme.
Akku-Typ :
Lithium BatteryKommunikation mit BMS :
Self-adaption to BMSBetriebstemperatur :
-40℃+60℃,＞45℃ DeratingGarantie :
5 Years/10 YearsSchutzgrad :
IP65Ausgangsspannung (V) :
220/380V, 230/400V 0.85Un-1.1Un 3L+N+PEAusgangsfrequenz :
98.70%Größe: :

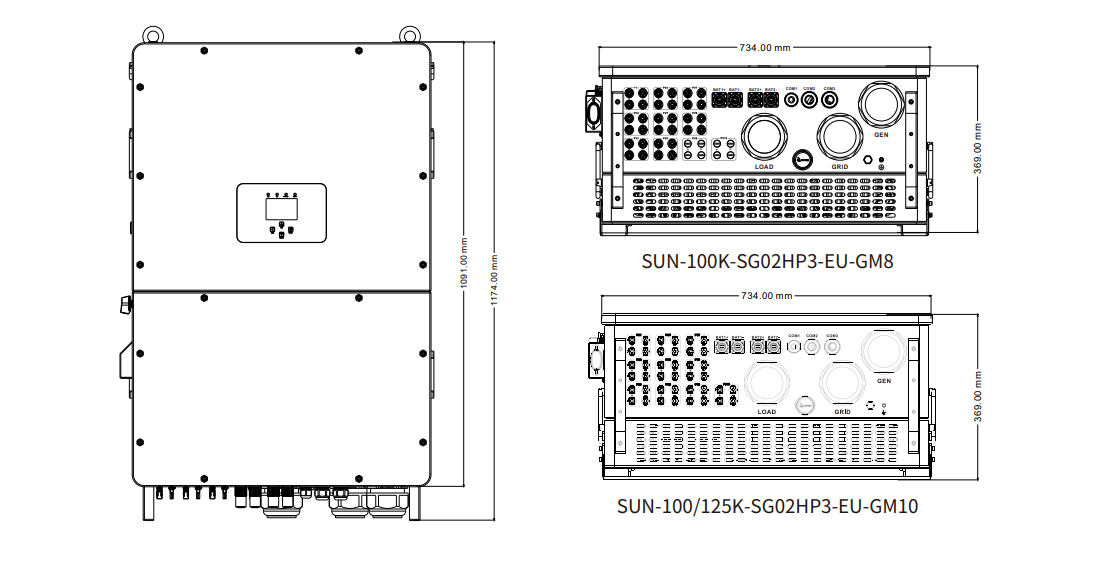

734×1091×344mm
Produktmerkmale
- Eigenverbrauch und Einspeisung ins Stromnetz.
- Automatischer Neustart während der Wiederherstellung der Klimaanlage.
- Programmierbare Versorgungspriorität für Batterie oder Netz.
- Programmierbare Mehrbetriebsmodi: Netzbetrieb, Inselbetrieb und USV.
- Konfigurierbarer Batterieladestrom/-spannung je nach Anwendung über LCD-Einstellung.
- Konfigurierbare Priorität für AC/Solar/Generator-Ladegerät über LCD-Einstellung.
- Kompatibel mit Netzspannung oder Generatorstrom.
- Schutz vor Überlastung, Überhitzung und Kurzschluss.
- Intelligentes Ladegerät-Design für optimierte Akkuleistung
- Mit Begrenzungsfunktion, um zu verhindern, dass überschüssige Energie ins Netz eingespeist wird.
- Unterstützt WLAN-Überwachung und verfügt über 3 oder 4 integrierte MPP-Tracker, 1 MPP-Tracker kann
Zwei PV-Stränge verbinden.
- Intelligente, einstellbare dreistufige MPPT-Ladung für optimierte Batterieleistung.
- Nutzungsdauerfunktion.
- Intelligente Ladefunktion.

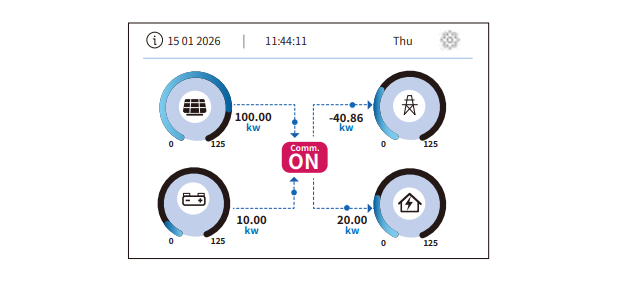

Deye Wechselrichter LCD-Display-Symbole
Das LCD-Display ist ein Touchscreen; auf dem unteren Bildschirm werden die allgemeinen Informationen des Wechselrichters angezeigt.
1. Das Symbol in der Mitte des Bildschirms zeigt an, ob sich das System im Normalbetrieb befindet oder nicht. Es zeigt „EIN“ für den Normalbetrieb oder einen Code an.
2. Links oben auf dem LCD-Bildschirm des Wechselrichters werden Datum und Uhrzeit angezeigt. Um die korrekte Zeitstempelung der historischen Daten auf dem Cloud-Server zu gewährleisten, stellen Sie bitte die korrekte Ortszeit ein oder synchronisieren Sie den Wechselrichter während der Fehlersuche mit dem Cloud-Server.
3. Klicken Sie auf das Zahnradsymbol in der oberen rechten Ecke des LCD-Startbildschirms des Wechselrichters, um auf die Menüseite „Einstellungen“ des Wechselrichters zuzugreifen.
4. Der Hauptbildschirm enthält die Symbole für PV (links oben), Netz (rechts oben), Last (rechts unten) und Batterie (links unten). Außerdem wird die Energieflussrichtung durch sich bewegende Punkte angezeigt. Wenn die Leistung einen hohen Wert erreicht, ändert sich die Farbe der Paneele von Schwarz zu Blau. Der Systemstatus wird auf dem Hauptbildschirm anschaulich dargestellt.
Folgende Klarstellungen zum Systemstatus folgen:
Die PV-Leistung ist immer positiv.
In einem System mit einem einzelnen Wechselrichter ist die Lastleistung immer positiv. In einem Parallelsystem ist die Lastleistung immer positiv.
Die Leistung kann negativ sein, was bedeutet, dass die anderen Wechselrichter diesen Wechselrichter mit Strom versorgen.
über den Ladeanschluss.
-Ein negativer Netzstromwert bedeutet, dass Energie ins Netz eingespeist (verkauft) wird, während ein positiver Wert bedeutet
Energie wird aus dem Stromnetz importiert (zugekauft).
-Negative Batteriespannung bedeutet Laden, positive Spannung bedeutet Entladen.

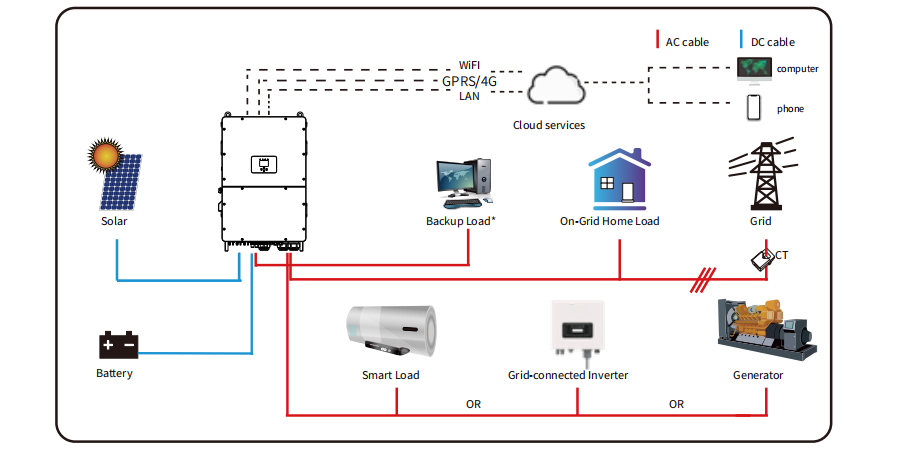

Grundlegende Systemarchitektur
Die folgende Abbildung zeigt die grundlegende Anwendung dieses Wechselrichters.
Dazu gehören auch die folgenden Geräte, um ein vollständiges, lauffähiges System zu gewährleisten.
- Generator (für netzunabhängigen Betrieb) oder öffentliches Stromnetz.
Dieser Wechselrichter ist für den Betrieb einer Vielzahl von Geräten ausgelegt, die üblicherweise in Haushalten, Büros, Fabriken, landwirtschaftlichen Betrieben usw. anzutreffen sind, darunter auch motorbetriebene Geräte wie Kühlschränke, Klimaanlagen und Maschinen für Fabriken. Vor der Inbetriebnahme empfiehlt es sich, die Kompatibilität der Geräte mit diesem Wechselrichter zu überprüfen.
Die Generatorschnittstelle darf nicht gleichzeitig mit dem Generator und der intelligenten Last verbunden sein. Der Generator kann nur im Inselbetrieb angeschlossen werden. Sobald der Generator an das Stromnetz angeschlossen ist, darf er nicht gleichzeitig angeschlossen werden.
